1. Navrhnúť obvodové prvky aktívneho integračného a derivačného obvodu s časovou konštantou 100 ms na báze VFA.
2. Simuláciou na modeli VFA TL081 overiť ich frekvenčnú charakteristiku, dynamickú stabilitu a v časovej oblasti odozvu na postupnosť impulzov s parametrami td = 1 ns, tr = 1 ns, tf = 1ns, tw = 0,5 s a T = 1s s vhodnou amplitúdou.
AC - analyza: v LAF nastavit kurzor na 0dB ---> na LFF (Phase in Degrees) - vysledok = rezerva vo faze => 64.4 stupna > 45 stupnov. System je dynamicky stabilny.
Rezerva vo faze je 0 stupnov => system je dynamicky nestabilny.
Nastavenie generatora : Rise Time = 1ns(trvanie nabeznej hrany); Fall Time = 1ns(trvanie dobeznej hrany); Pulse width = 0.5s (sirka impulzu); Period = 1s;

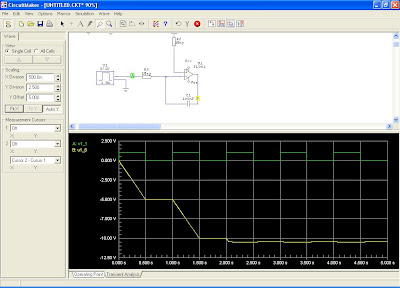

Zvolena amplituda = 1V. Pri zmenseni amlitudy vstupneho signalu alebo skrateni casu integracie sa mi naintegruje mensie napatie. Pri vstupnom napati 1V sa nam naintegruje na vystupe -5V.
Derivacny obvod je dynamicky nestabilny (prekmity). Je potrebne navrhnut kompenzacne prvky a potom overit priebeh vystupneho napatia.
2. Simuláciou na modeli VFA TL081 overiť ich frekvenčnú charakteristiku, dynamickú stabilitu a v časovej oblasti odozvu na postupnosť impulzov s parametrami td = 1 ns, tr = 1 ns, tf = 1ns, tw = 0,5 s a T = 1s s vhodnou amplitúdou.
AC - analyza: v LAF nastavit kurzor na 0dB ---> na LFF (Phase in Degrees) - vysledok = rezerva vo faze => 64.4 stupna > 45 stupnov. System je dynamicky stabilny.
Rezerva vo faze je 0 stupnov => system je dynamicky nestabilny.
Nastavenie generatora : Rise Time = 1ns(trvanie nabeznej hrany); Fall Time = 1ns(trvanie dobeznej hrany); Pulse width = 0.5s (sirka impulzu); Period = 1s;
Zvolena amplituda = 1V. Pri zmenseni amlitudy vstupneho signalu alebo skrateni casu integracie sa mi naintegruje mensie napatie. Pri vstupnom napati 1V sa nam naintegruje na vystupe -5V.
Derivacny obvod je dynamicky nestabilny (prekmity). Je potrebne navrhnut kompenzacne prvky a potom overit priebeh vystupneho napatia.
